GZ電磁振動給料機

產品簡介GZ電磁振動給料機主要用于把塊狀、粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到收料裝置中去，具有體積小、重量輕、安裝方便、無轉動部件、無需潤滑、維修方便、工作頻率高、消耗電能少等特點，廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等各行業中。本系列給料機分普通型、封閉式、上振型、輕槽

在線咨詢全國熱線
0373-5086166

產品簡介

GZ電磁振動給料機主要用于把塊狀、粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到收料裝置中去，具有體積小、重量輕、安裝方便、無轉動部件、無需潤滑、維修方便、工作頻率高、消耗電能少等特點，廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等各行業中。本系列給料機分普通型、封閉式、上振型、輕槽型、平槽型、寬槽型。

適用行業

廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。

適用物料

適用于冰糖、可可豆、藥片、醫藥粉、石英砂、鋯剛玉、碳化硅、塑料顆粒、橡膠粉、PVC顆粒等。

產品結構

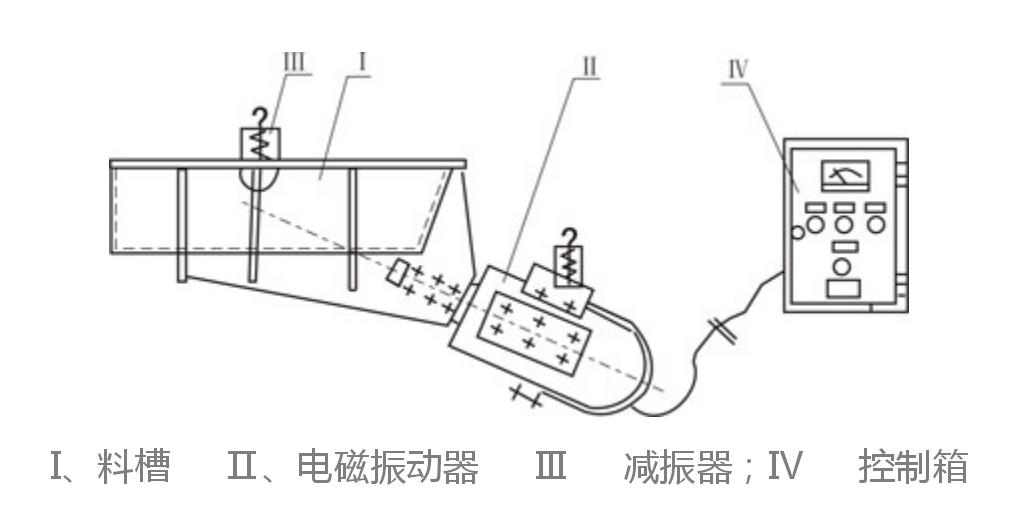

GZ電磁振動給料機結構簡圖

GZ電磁振動給料機結構簡圖-河南振江機械

工作原理

電磁振動給料機的給料過程是利用電磁振動器驅動給料槽沿傾斜方向周期往復運動來實現的，當給料機振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前進行跳躍運動，拋起和下落在1/5秒內完成，料槽每振動一次槽中的物料被拋起向前跳躍一次，這樣槽體以每分鐘3000次的頻率振動，物料相應地被拋起向前跳躍，使物料均勻連續向前移動，實現給料。

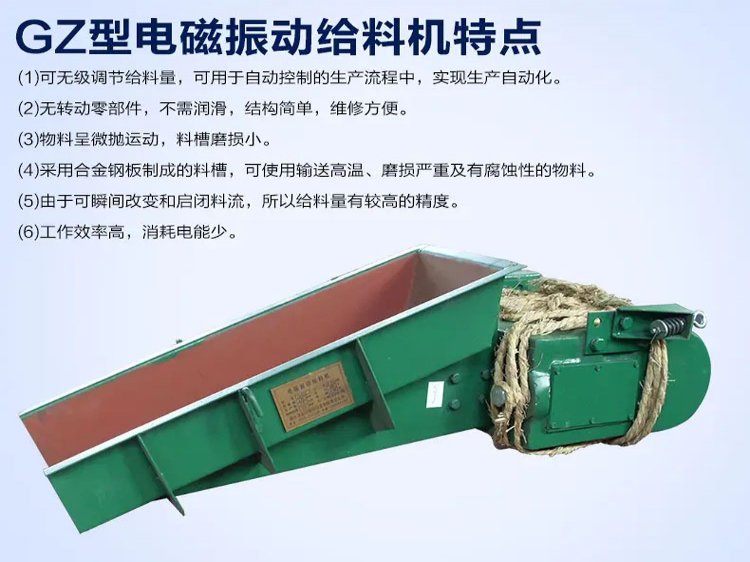

產品特點

1、采用半波整流控制線路，可在額定產量內無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。；

2、可根據用戶要求，提供自動穩幅控制系統，給料機振幅波動≤±3％。配套微機控制箱可實現智能化給料，穩定性高等；

3、結構簡單，重量輕，不需要潤滑，維修方便；

4、由于采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損??；

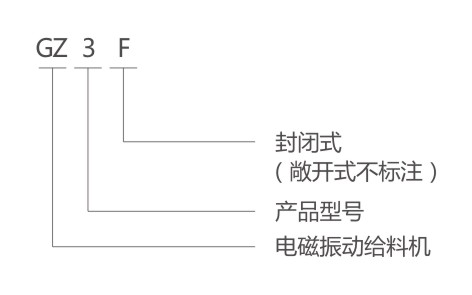

型號說明

GZ電磁振動給料機型號說明-河南振江機械

技術參數

（1）設備選型

分類	型號規格	使用范圍
基本型（下振型）	GZ1—11	適應無特殊要求的物料輸送
基本型（下振型）	GZ1—11	適應無特殊要求的物料輸送
上振型	GZ3S—8S	用于配置空間不夠，振動器設在基本型180°相對位置上。
上振型	GZ3S—8S	用于配置空間不夠，振動器設在基本型180°相對位置上。
封閉型	GZ1F—6F	用于易碎顆粒狀物料，防止粉塵飛揚
輕槽型	GZ5Q—8Q	輸送輕物料
平槽型	GZ5P—7P
寬槽型	GZ5K1—K4	適用于選煤,亦可用于向篩分設備給料。

實際容量大于或小于上述計算容重時，處理量按實際物料容重進行換算。粒度小于1mm的物料，輸送速度下降，含水量大于10％的潮濕粘性物料不能正常輸送，料層厚度H超過一定值，會妨礙正常給料，推薦H=（1/3-1/4）槽高。

（2）配套控制箱

給料機型號	普通控制箱型號	給料機型號	普通控制箱型號
GZ1	XKZ-5G2	GZ6，GZ7	XKZ-50G3
GZ2、GZ3	XKZ-10G2	GZ8，GZ9	XKZ-200G3
GZ4、GZ5	XKZ-20G2	GZ10，GZ11	XKZ-200G3
GZ5K（1-4）	XKZ-20G2

（3）技術參數

類型	型號	生產率(t/h)		給料粒度	雙振幅	振動頻率(HZ)	電壓(V)	電流（A）		功率	重量


		水平	10°					工作電流	表示電流
基本型	GZ1	5	7	50	1.75	3000	220	1.34	1	0.06	77
	GZ2	10	14	50				3	2.3	0.15	151
	GZ3	25	35	75				4.6	3.5	0.2	233
	GZ4	50	70	100				8.4	7	0.45	460
	GZ5	100	140	150				12.7	10.6	0.65	668
	GZ6	150	210	200	1.5		380	16.4	13.3	1.5	1271
	GZ7	250	350	300				24.6	20	2.5	1920
	GZ8	400	560	300				39.4	32	4	3040
	GZ9	600	840	500				47.6	38.6	5.5	3750
	GZ10	750	1050	500				39.4×2	32×2	4.0×2	6491
	GZ11	1000	1400	500				47.6×2	38.6×2	5.5×2	7680
上振型	GZ3S	25	35	75	1.75		220	4.6	3.8	0.2	242
	GZ4S	50	70	100				8.4	7	0.45	457
	GZ5S	100	140	150				12.7	10.6	0.65	666
	GZ6S	150	210	200	1.5		380	16.4	13.3	1.5	1246
	GZ7S	250	350	250				24.6	20	2.5	1963
	GZ8S	400	560	300				39.4	32	4	3306
封閉型	GZ1F	4	5.6	40	1.75		220	1.34	1	0.06	78
	GZ2F	8	11.2	40				3	2.3	0.15	154
	GZ3F	20	28	60				4.6	3.8	0.2	247
	GZ4F	40	50	60				8.4	7	0.45	464
	GZ5F	80	112	80				12.7	10.6	0.65	668
	GZ6F	120	168	80	1.5		380	16.4	13.3	1.5	1278
輕槽型	GZ5Q	100	140	200	1.75		220	12.7	10.6	0.65	653
	GZ6Q	150	200	250	1.5		380	16.4	13.3	1.5	1326
	GZ7Q	250	350	300				24.6	20	2.5	1992
	GZ8Q	400	560	350				39.4	32	4	3046
平槽型	GZ5P	50	140	100	1.75		220	12.7	10.6	0.65	633
	GZ6P	75	210	300	1.5		380	16.4	13.3	1.5	1238
	GZ7P	125	350	350	1.5		380	24.6	20	2.5	1858
寬槽型	GZ5K1		200	100	1.5		220	12.7×2	10.6×2	0.65×2	1212
	GZ5K2		240	100				12.7×2	10.6×2		1343
	GZ5K3		270	100				12.7×2	10.6×2		1376
	GZ5K4		300	100				12.7×2	10.6×2		1408

注：若物料濕度大于8%，粒度小于30目，產量會明顯下降；粘性物料難以輸。

（4）外形尺寸

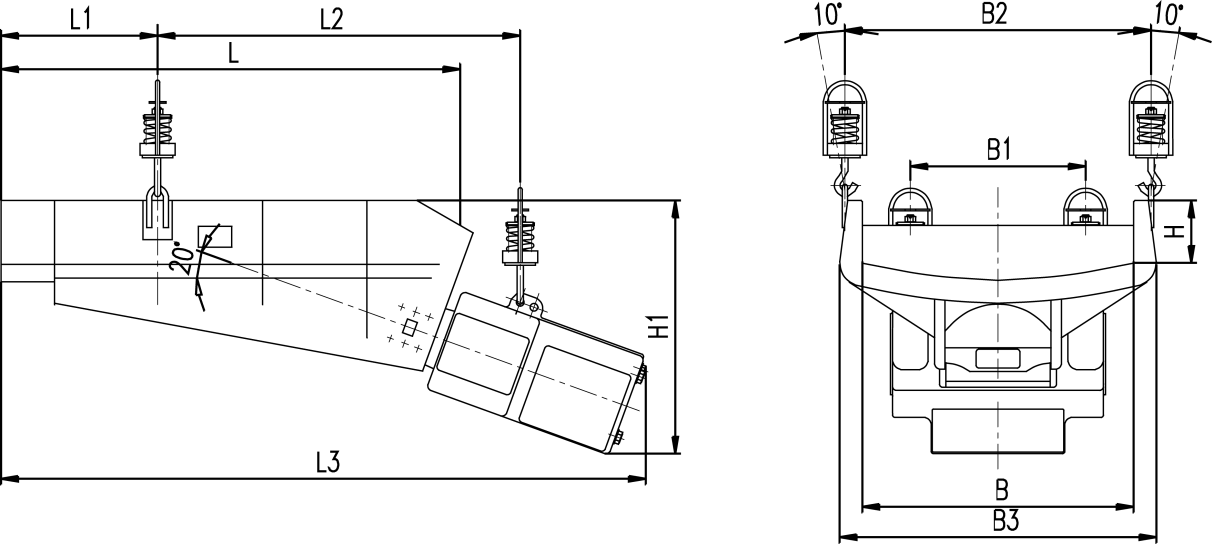

圖1 GZ1-GZ5基本型電磁振動給料機

表1

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ1	600	213	550	910	100	350	200	280	340	376
GZ2	800	310	660	1175	120	450	300	388	458	508
GZ3	900	311	790	1325	150	520	400	496	518	578
GZ4	1100	418	965	1615	200	650	500	620	686	762
GZ5	1200	465	1050	1815	250	765	700	850	751	852

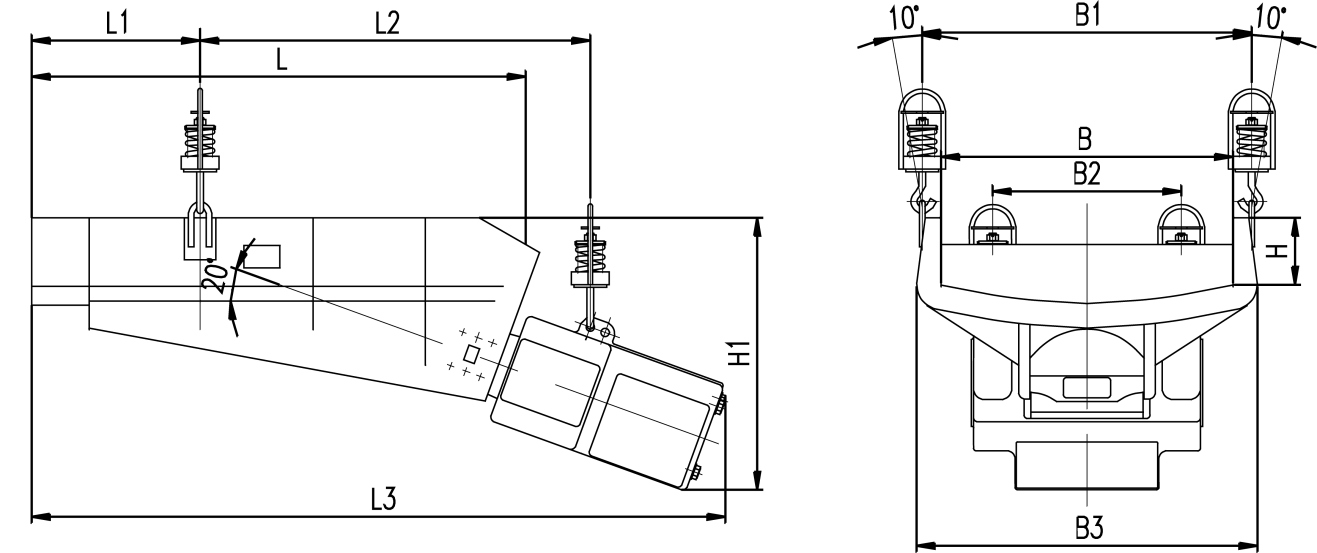

圖2 GZ6-GZ9基本型電磁振動給料機

表2

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ6	1600	500	1370	2410	250	1030	900	720	1057	1092
GZ7	1800	650	1465	2800	250	1130	1100	840	1257	1332
GZ8	2200	750	1800	3302	300	1343	1300	1000	1471	1556
GZ9	2400	800	2000	3515	300	1440	1500	1010	1676	1776

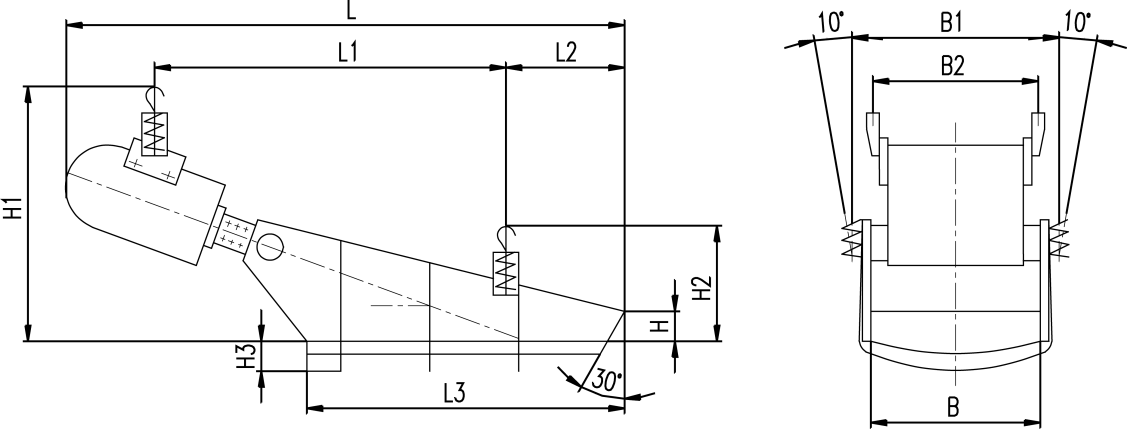

圖3 上振型電磁振動給料機

表3

型號	L	L1	L2	L3	H	H1	H2	H3	B	B1	B2
GZ3S	～1730	1030	360	1000	100	～690	～340	89	400	～490	518
GZ4S	～2020	1220	410	1100	120	～865	～400	110	500	～620	682
GZ5S	～2260	1330	465	1200	120	～960	～420	129	700	～845	751
GZ6S	～2900	1640	650	1600	150	～1345	～790	145	900	1020	720
GZ7S	～3230	1800	750	1800	150	～1570	～910	161	1100	1233	840
GZ8S	～4080	2330	850	2200	180	～1980	～1040	203	1300	1426	930

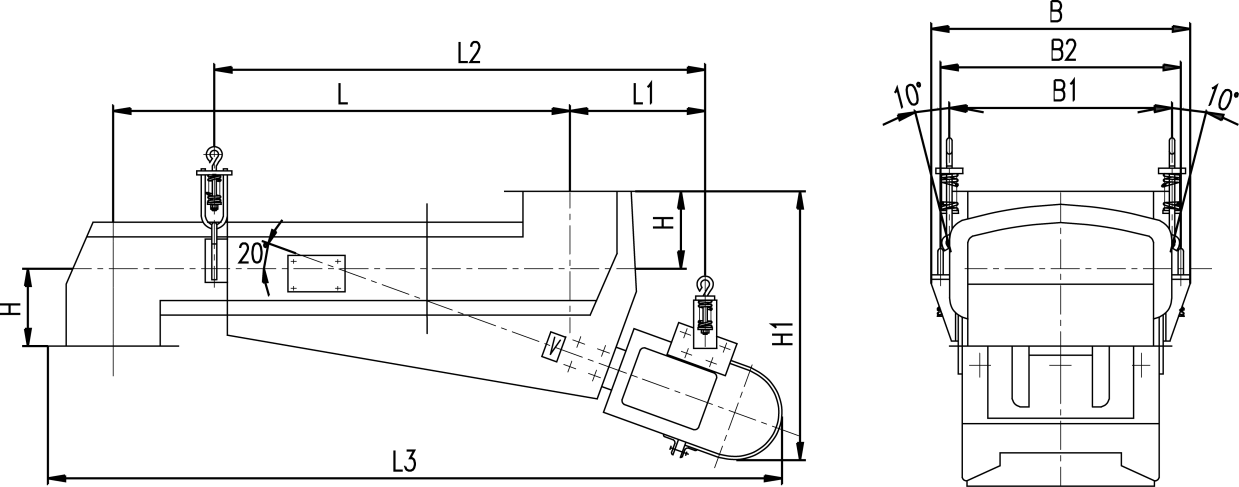

圖4 封閉型電磁振動給料機

表4

型號	L	L1	L2	L3	H1	H	B1	B2	B
GZ1F	600	246	716	1064	410	108	250	340	376
GZ2F	800	288	903	1042	520	135	358	456	517
GZ3F	1000	300	1082	1695	520	170	464	518	585
GZ4F	1100	451	1306	1940	750	208	574	682	762
GZ5F	1200	528	1483	2190	893	255	784	751	868
GZ6F	1600	584	1684	2835	1200	265	949	720	1120

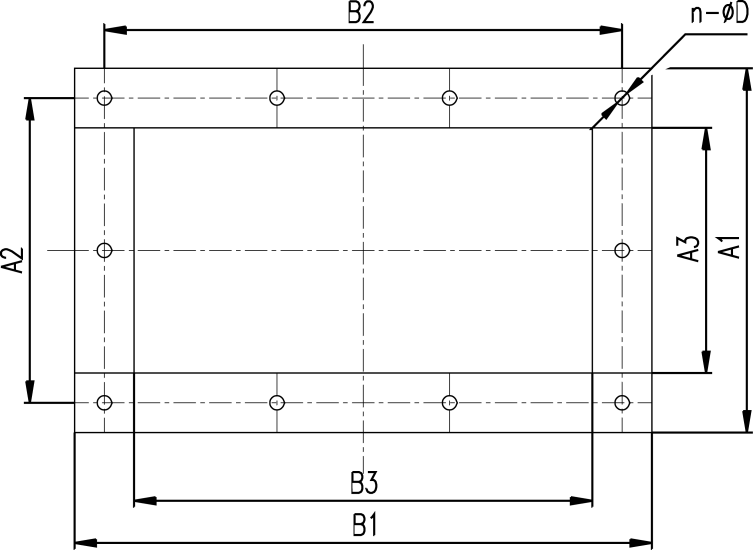

圖5 封閉型電磁振動給料機進出料口尺寸

表5

型號	A1	A2	A3	B1	B2	B3	n-ΦD
GZ1F	174	2×77	120	254	3×78	200	10-Φ7
GZ2F	224	2×99	160	364	3×112	300	10-Φ11
GZ3F	286	2×126	200	486	3×152	400	10-Φ11
GZ4F	318	2×139	220	598	5×112	500	10-Φ13
GZ5F	348	2×154	240	808	6×128	700	16-Φ13
GZ6F	388	2×174	280	1008	6×178	900	16-Φ13

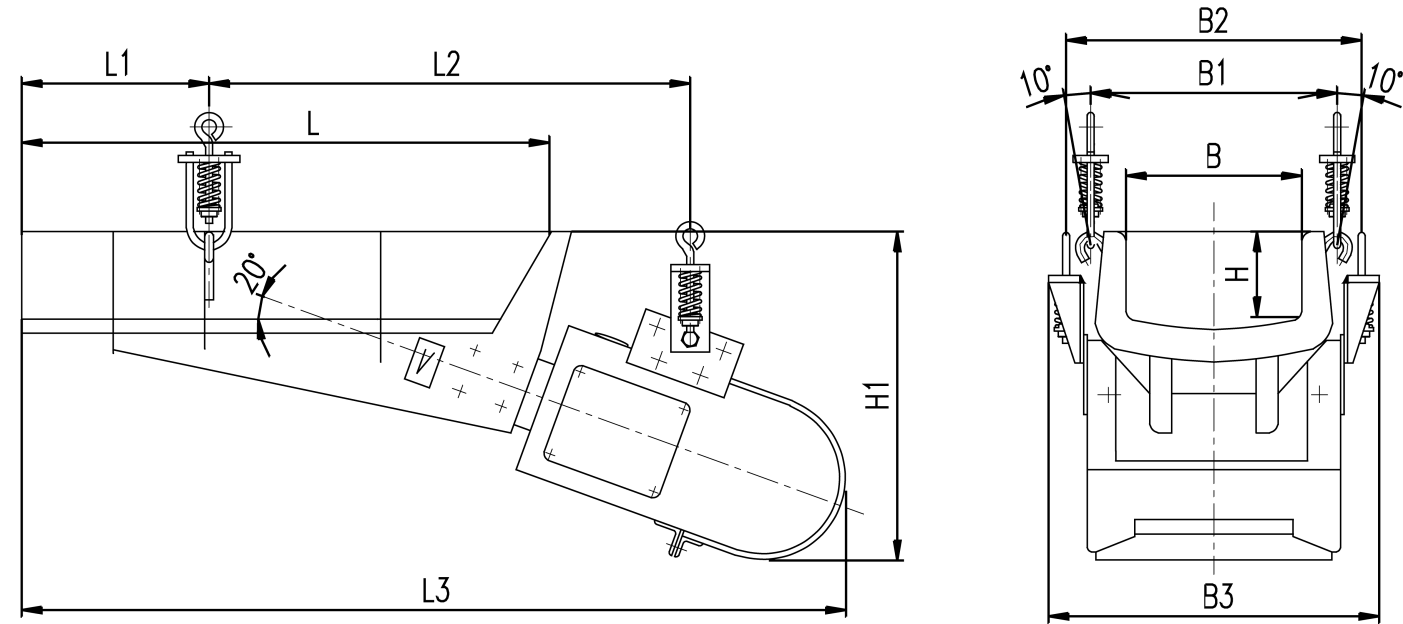

圖6 輕槽型、平槽型電磁振動給料機

表6

型號	L	L1	L2	L3	H	H1	B	B1	B2	B3
GZ5Q	1600	488	1414	2189	250	644	900	1042	751	1104
GZ6Q	1800	650	1406	2610	250	1066	1100	1257	720	1192
GZ7Q	2200	750	1738	3150	300	1240	1300	1467	840	1635
GZ8Q	2400	800	1906	3464	300	1360	1500	1672	1000	1866
GZ5P	1200	388	1140	1815	250	647	900	1040	751	1202
GZ6P	1400	450	1233	2366	250	1030	1100	1232	720	1292
GZ7P	1600	500	1440	2574	250	1089	1300	1457	840	1532

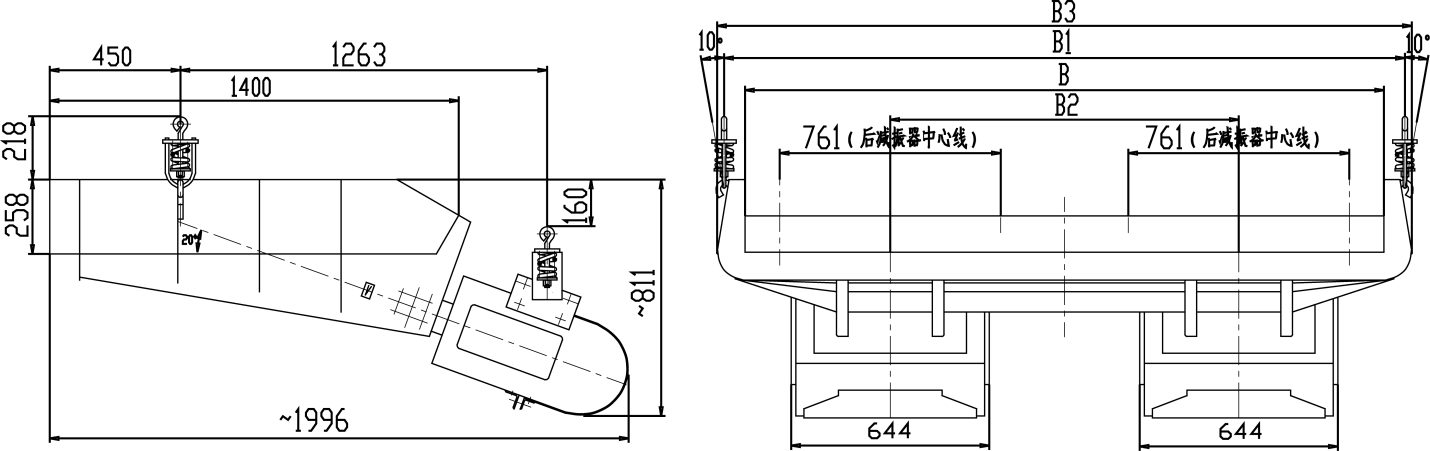

圖7 寬槽型電磁振動給料機

表7

型號	B	B1	B2	B3
GZ5K1	1600	1750	900	～1872
GZ5K2	1900	2050	100	～2172
GZ5K3	2200	2350	1200	～2475
GZ5K4	2500	2650	1400	～2772
